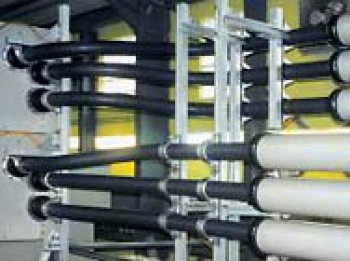

DURESCA - Schienensystem

Der Leiter besteht aus einem runden Aluminiumbolzen oder -rohr der Legierung AC041, oder aus einem Elekrolytkupferbolzen. Die direkt darüber liegende DURESCA-Isolation aus Krepppapier, wird unter Vakuum mit Epoxy-Harz imrägniert. Leitende Beläge werden während des Wickelvorganges zur Feldsteuerung in die Isolation eingelegt. Der Erdbelag, bestehend aus einem Kupfergeflecht mit min. 50mm² Querschnitt, ist ebenfalls in der Isolation eingebettet und schirmt das elektrische Feld komplett berührungssicher ab. Die Isolationsoberfläche ist aus Kunststoff umgeben und haftend verbunden. Diese Schutzhülle bietet eine wirksame Barriere gegen das Eindringen von Feuchtigkeit. Zudem ergibt die Welligkeit eine Verlängerung des Kriechweges an den potentialgesteuerten Enden der Schienen.

Die einzenlnen Schienen werden in Längen von 6 bis 10 Metern hergestellt. Bei längeren Schienenverbindungen oder wenn bei engen Raumverhälnissen nur kurze Stücke montiert werden können, werden die einzelnen Schienen bei der Montage zusammengesetzt. Diese Verbindungsstellen können starr oder flexibel sein und werden mittels Muffen berührungssicher abgeschirmt.
Die einzelnen Schienenn werden nach Mass in Kaiseraugst hergestellt.

Herunterladen (3.47 MB)mime icon

Dokumentation der DURESCA-Schienen
